Arduino 随身听
该项目基于 ESP8266 模块，通过 Arduino IDE 编程，实现音频播放和 OLED 波形显示，结合 3D 外壳，实现便携随身听的项目设计。
介绍
Arduino 随身听，通过网络远程控制并实现WiFi音频传输和播放。
基于ESP8266模组，通过 Arduino IDE 上传代码，实现音频传输；
通过模拟 PWM 输出实现音频播放。
详见：Arduino 无线随身听 - 立创开源硬件平台 .
参数特点
- ESP8266 全 I/O 管脚引出，便于外接模块和调试；
- IIC 通信接口与OLED 屏接口，便于快速验证和信息传递；
- 板载 DS18B20 传感器，实现环境温度实时监测；
- 多组 5V 和 3.3V 以及 GND 电源排针引出，便于多种外设连接；
- 四角螺丝孔固定，实现电气隔离，安全有保障；
- 网格状铺铜，提升手感。

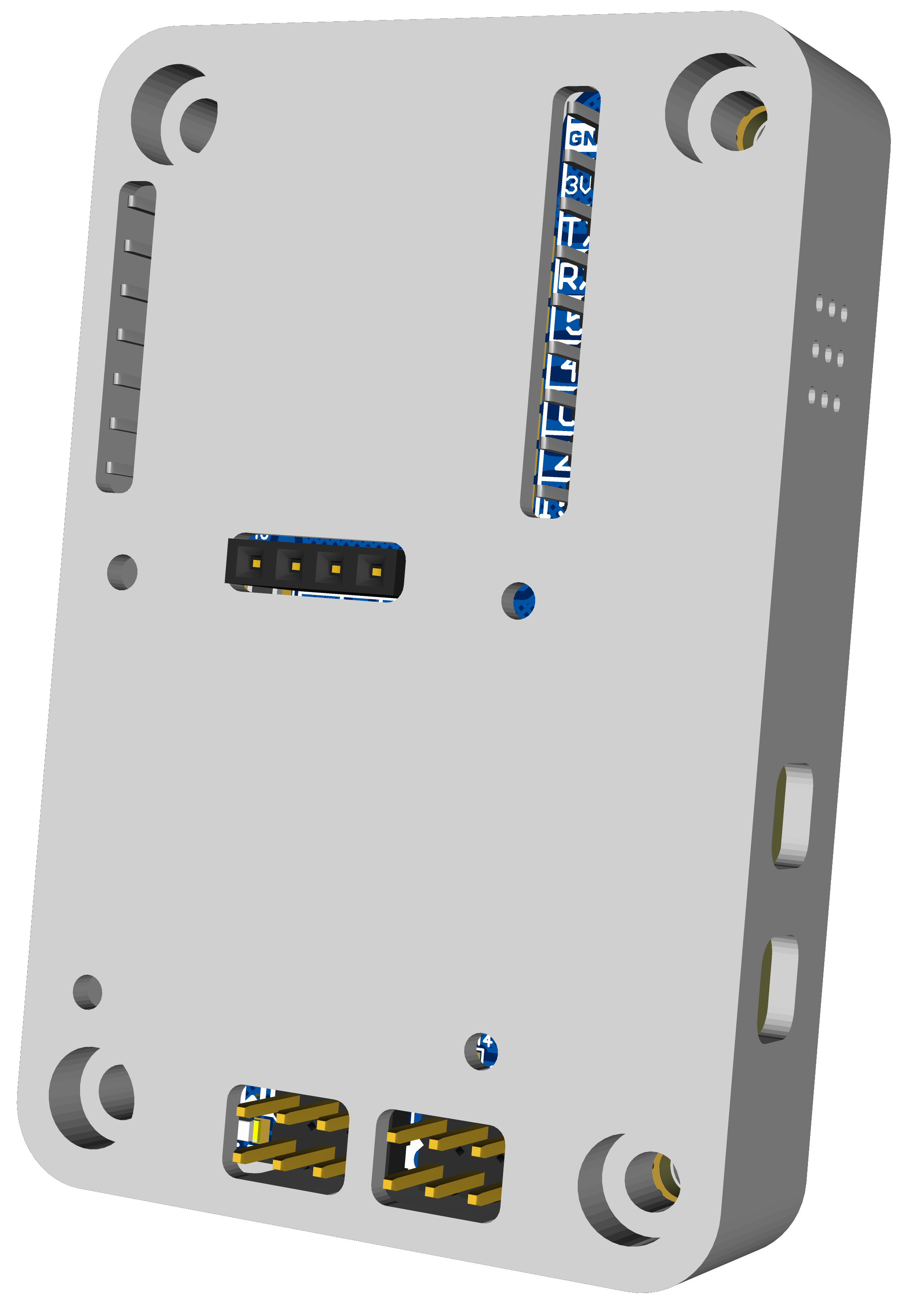

3D 外壳
- 排针（I/O及电源）顶部挖槽以及圆角矩形设计，便于外接杜邦线调试；
- 螺丝孔沉头孔设计，确保表面平整与美观；
- OLED 接口及四角定位孔设计，使连接更加方便；
- Type-C 供电接口精准侧边挖槽，便于供电连接；
- RST 与 BOOT 按键侧边挖槽，便于安装按键与控制按钮；
- DS18B20 传感器对应侧边多孔挖槽，增强设备与环境的空气对流及热交换，实现精确测温；

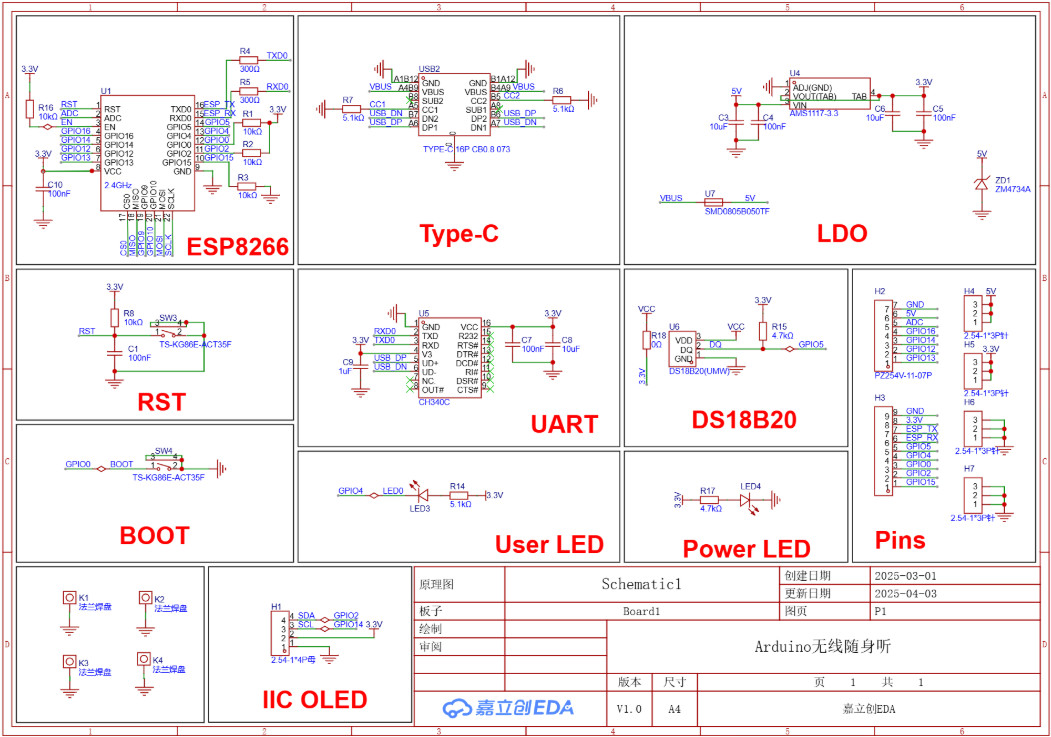

原理图

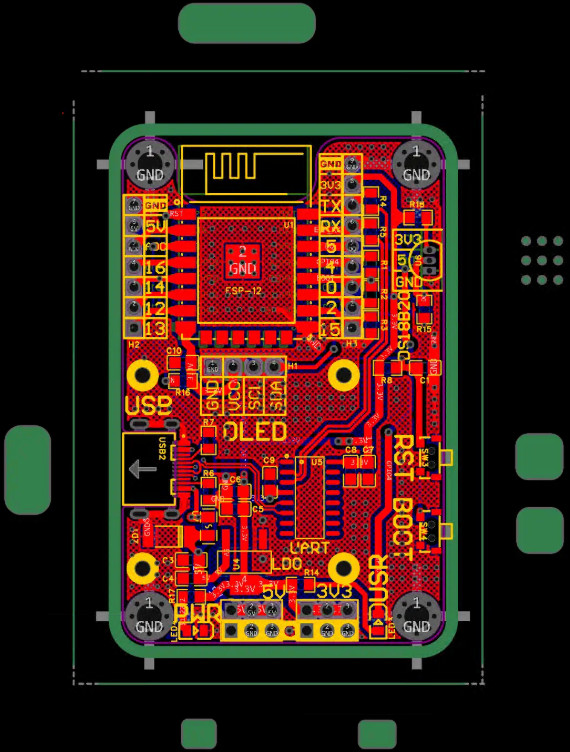

PCB

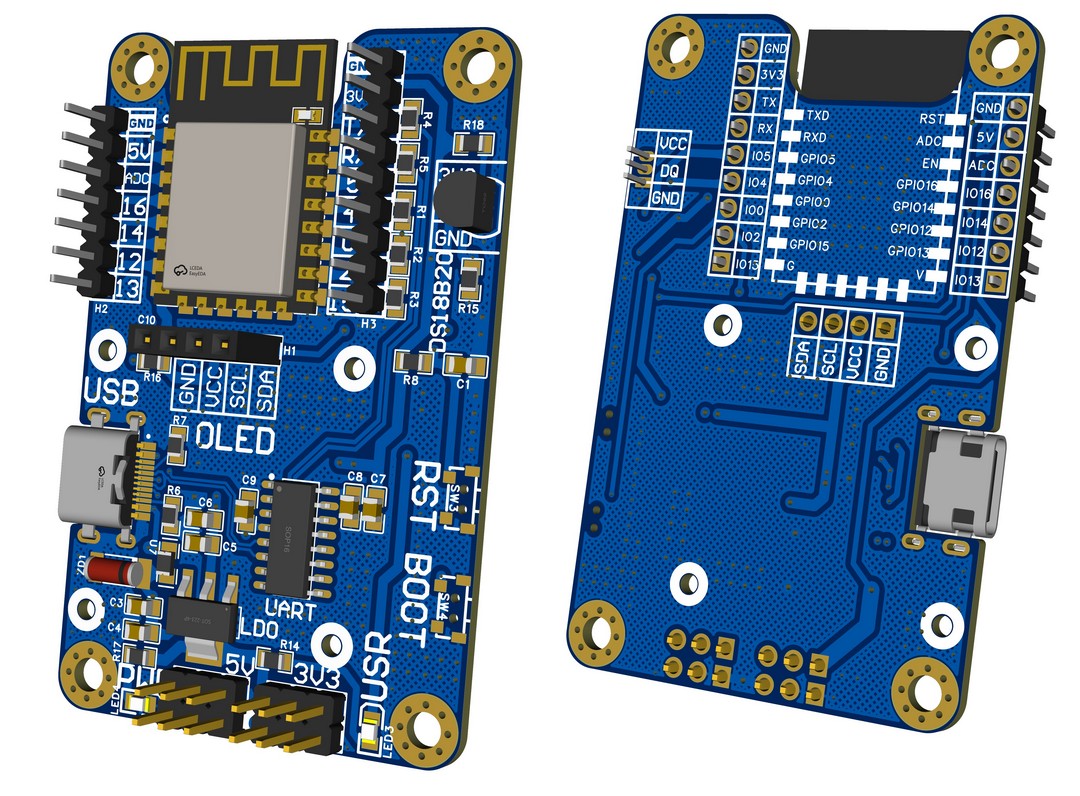

实物展示
硬件连接
包括 OLED 和扬声器分别与 ESP8266 模组的接线方式。
OLED
| OLED | ESP8266 |
|---|---|
| GND | GND |
| VCC | 3V3 |
| SCL | GPIO14 |
| SDA | GPIO2 |
扬声器
| Speaker | ESP8266 |
|---|---|
| Positive ( + ) | GPIO16 (D0) |
| Negative ( - ) | GND |
测试代码
#include <Arduino.h>
#include <U8g2lib.h>// OLED配置（I2C）
U8G2_SSD1306_128X64_NONAME_F_SW_I2C u8g2(U8G2_R0, /* clock=*/ 14, /* data=*/ 2, /* reset=*/ U8X8_PIN_NONE);// 音频配置
const int speakerPin = D0; // GPIO16
const int sampleRate = 8000;
const unsigned long sampleInterval = 1000000 / sampleRate;
unsigned long lastSampleTime = 0;// 波形显示配置
#define WAVE_BUFFER_SIZE 128
int waveBuffer[WAVE_BUFFER_SIZE];
int waveIndex = 0;
bool isPlaying = true;// 音频数据（示例为1kHz正弦波，实际使用时替换为你的音频数据）
const uint16_t SOUND_LENGTH = 80; // 10ms音频(8000Hz/80=100Hz)
const uint8_t soundData[SOUND_LENGTH] PROGMEM = {128,140,152,164,176,187,197,206,213,219,223,225,225,223,219,213,206,197,187,176,164,152,140,128,115,103,91,79,68,58,49,42,36,32,30,30,32,36,42,49,58,68,79,91,103,115,128,140,152,164,176,187,197,206,213,219,223,225,225,223,219,213,206,197,187,176,164,152,140,128,115,103,91,79,68,58,49,42,36,32
};void setup() {Serial.begin(115200);// 初始化OLEDu8g2.begin();u8g2.clearBuffer();u8g2.setFont(u8g2_font_6x10_tr);u8g2.drawStr(0, 10, "Audio Looper");u8g2.drawStr(0, 25, "PWM Sample Rate: 8kHz");u8g2.sendBuffer();// 设置PWMpinMode(speakerPin, OUTPUT);analogWriteFreq(sampleRate); // 设置PWM频率为8kHzanalogWriteRange(255); // 8位分辨率delay(2000);
}void loop() {static uint16_t sampleIndex = 0;unsigned long currentTime = micros();if (currentTime - lastSampleTime >= sampleInterval) {lastSampleTime = currentTime;if (isPlaying) {// 读取音频样本uint8_t sample = pgm_read_byte(&soundData[sampleIndex]);// PWM输出analogWrite(speakerPin, sample);// 存储波形数据waveBuffer[waveIndex] = sample;waveIndex = (waveIndex + 1) % WAVE_BUFFER_SIZE;// 更新显示if (waveIndex == 0) {drawWaveform();}// 循环播放sampleIndex = (sampleIndex + 1) % SOUND_LENGTH;} else {analogWrite(speakerPin, 0); // 静音}}
}void drawWaveform() {u8g2.clearBuffer();// 绘制坐标轴u8g2.drawHLine(0, 32, 128);// 绘制波形for (int i = 0; i < WAVE_BUFFER_SIZE-1; i++) {int currentIdx = (waveIndex + i) % WAVE_BUFFER_SIZE;int nextIdx = (waveIndex + i + 1) % WAVE_BUFFER_SIZE;int y1 = map(waveBuffer[currentIdx], 0, 255, 63, 0);int y2 = map(waveBuffer[nextIdx], 0, 255, 63, 0);u8g2.drawLine(i, y1, i+1, y2);}// 显示状态信息u8g2.setFont(u8g2_font_6x10_tr);u8g2.setCursor(0, 10);u8g2.print(isPlaying ? "Playing" : "Stopped");u8g2.sendBuffer();
}
保存代码，编译并上传至开发板，复位运行。
效果展示
连接硬件，上传固件复位运行，效果如下

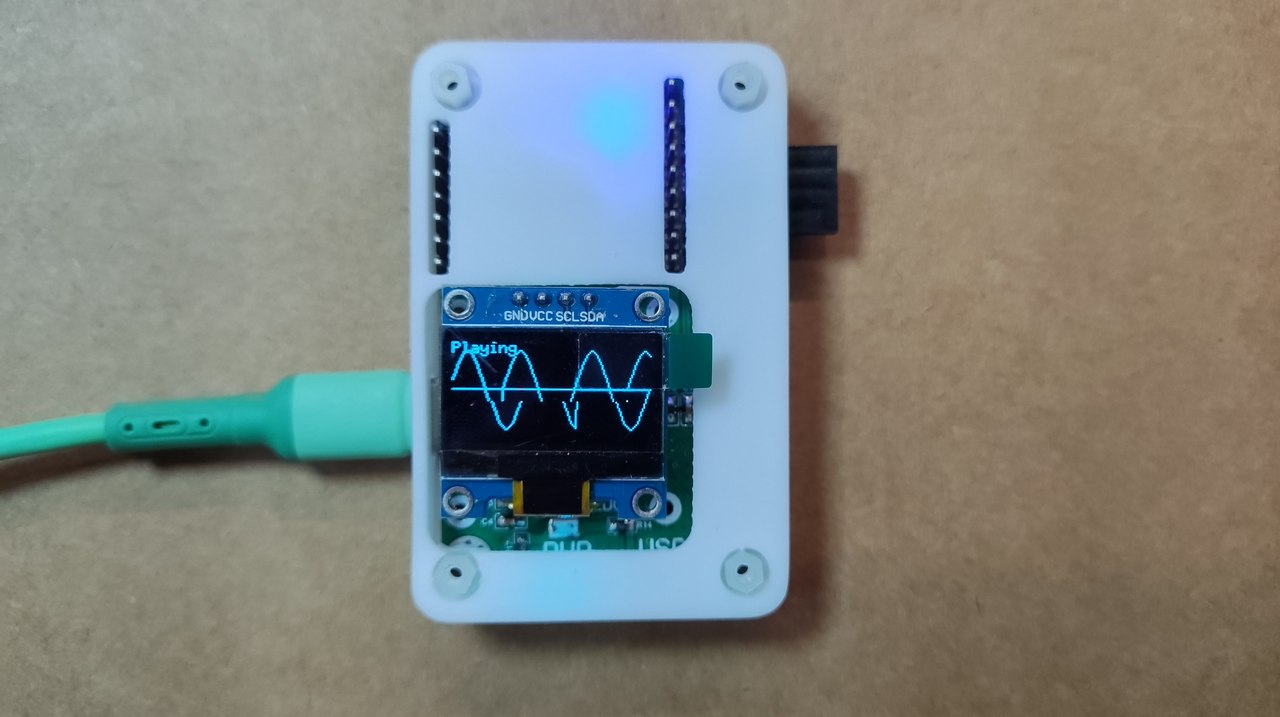

扬声器循环播放存储于 Flash 中的音频，同时 OLED 显示其波形。
总结
本文介绍了基于 ESP8266 模块，通过 Arduino IDE 编程，实现音频播放和 OLED 波形显示，结合 3D 外壳，实现便携随身听的项目设计，为相关产品的快速开发和应用提供了参考。
