一、跟据参考的STM32代码了解初始化流程

LCD初始化函数

void LCD_Init(void);

 首先是LCD的复位

void LCD_RESET(void)
{
    LCD_RST_CLR;        //拉低复位引脚
    Delay_Ms(100);        //延时100ms
    LCD_RST_SET;        //拉高复位引脚
    Delay_Ms(50);        //延时50ms
}

向LCD屏幕写入一个8位命令

void LCD_WR_REG(u8 data)
{
   LCD_CS_CLR;     //拉低片选引脚
     LCD_RS_CLR;      //拉低dc引脚
   SPI_WriteByte(SPI1,data);        //使用硬件SPI写入一个字节的数据
   LCD_CS_SET;        //拉高片选引脚
}

将8位数据写入LCD屏幕

void LCD_WR_DATA(u8 data)
{
   LCD_CS_CLR;     //拉低片选引脚
     LCD_RS_SET;     //拉高dc引脚
   SPI_WriteByte(SPI1,data);        //使用硬件SPI写入一个字节的数据
   LCD_CS_SET;        //拉高片选引脚
}

设置液晶显示屏的显示方向

void LCD_direction(u8 direction)；

清屏，也就是整个屏幕的点都为白色

void LCD_Clear(u16 Color)；

LCD显示窗口设置

void LCD_SetWindows(u16 xStar, u16 yStar,u16 xEnd,u16 yEnd)；

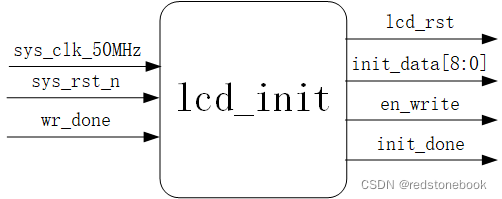

二、模块框图

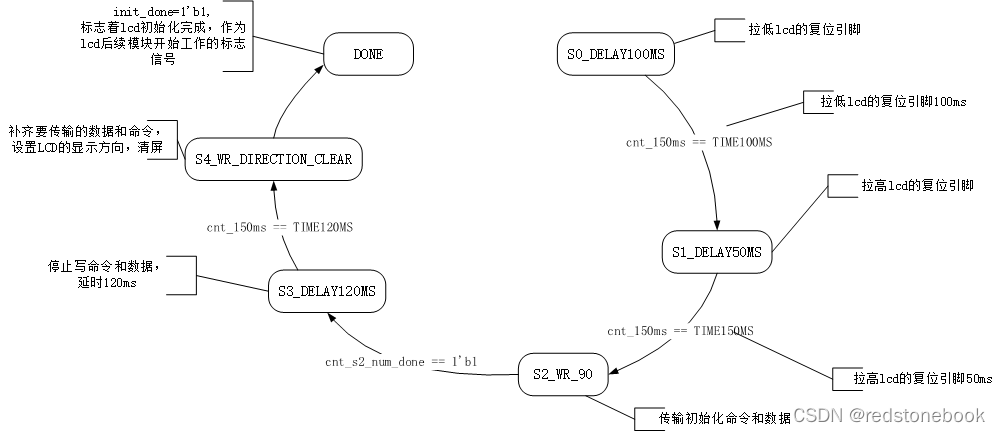

三、设计状态机

1、初始化命令

初始化命令是厂家已经配置好的，直接调用这部分就行了。

    LCD_WR_REG(0xCF);
    LCD_WR_DATA(0x00);
   (省略~)
    LCD_WR_DATA(0xef);
    LCD_WR_REG(0x11); //Exit Sleep
    Delay_Ms(120);
    LCD_WR_REG(0x29); //display on

2、设置LCD显示方向

为了方便省事，只考虑参考代码中液晶屏顺时针旋转方向为0的情况。

#define USE_HORIZONTAL       0//定义液晶屏顺时针旋转方向     0-0度旋转，1-90度旋转，2-180度旋转，3-270度旋转

void LCD_direction(u8 direction)函数只需要知道LCD_WriteReg(0x36,(1<<3)|(0<<6)|(0<<7));

传输到lcd_write模块的数据（最高位决定命令/数据，0为命令，1为数据）为9'h036和9'h108。

3、清屏

lcd的清屏步骤是先设置LCD的填充窗口大小（320x240）

9'h02A;        //列地址设置
{1'b1,7'b0000_000,start_x[8]};        //x的开始坐标高8位
{1'b1,start_x[7:0]};                           //x的开始坐标低8位
{1'b1,7'b0000_000,end_x[8]};         //x的结束坐标高8位
{1'b1,end_x[7:0]};                            //x的结束坐标低8位
9'h02B;        //页面地址设置
{1'b1,7'b0000_000,start_y[8]};        //y的开始坐标高8位
{1'b1,start_y[7:0]};                           //y的开始坐标低8位
{1'b1,7'b0000_000,end_y[8]};         //y的结束坐标高8位
{1'b1,end_y[7:0]};                            //y的结束坐标低8位
9'h02C;        //存储器写入

清屏的时候设置的窗口大小（320x240）和start_x、start_y、end_x、end_y已经确定，可以直接用以下部分。

9'h02A
9'h100
9'h100
9'h100
9'h1ef
9'h02B
9'h100
9'h100
9'h101
9'h13f
9'h02C

然后在需要填充的点进行对应颜色（白色）的填充。颜色填充为16位，先传高8位，再传低8位。

一共传输320*240*2-1=153,599次。

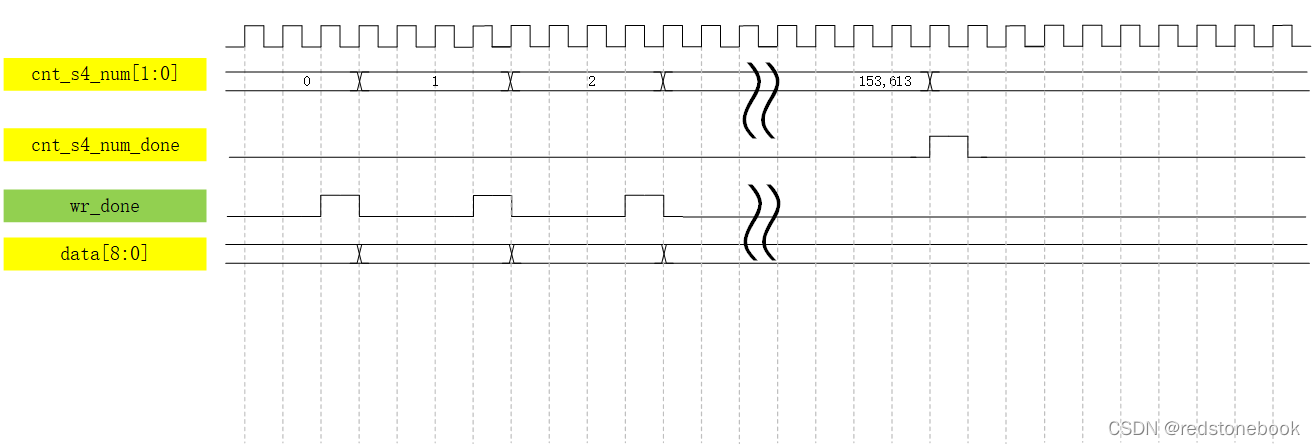

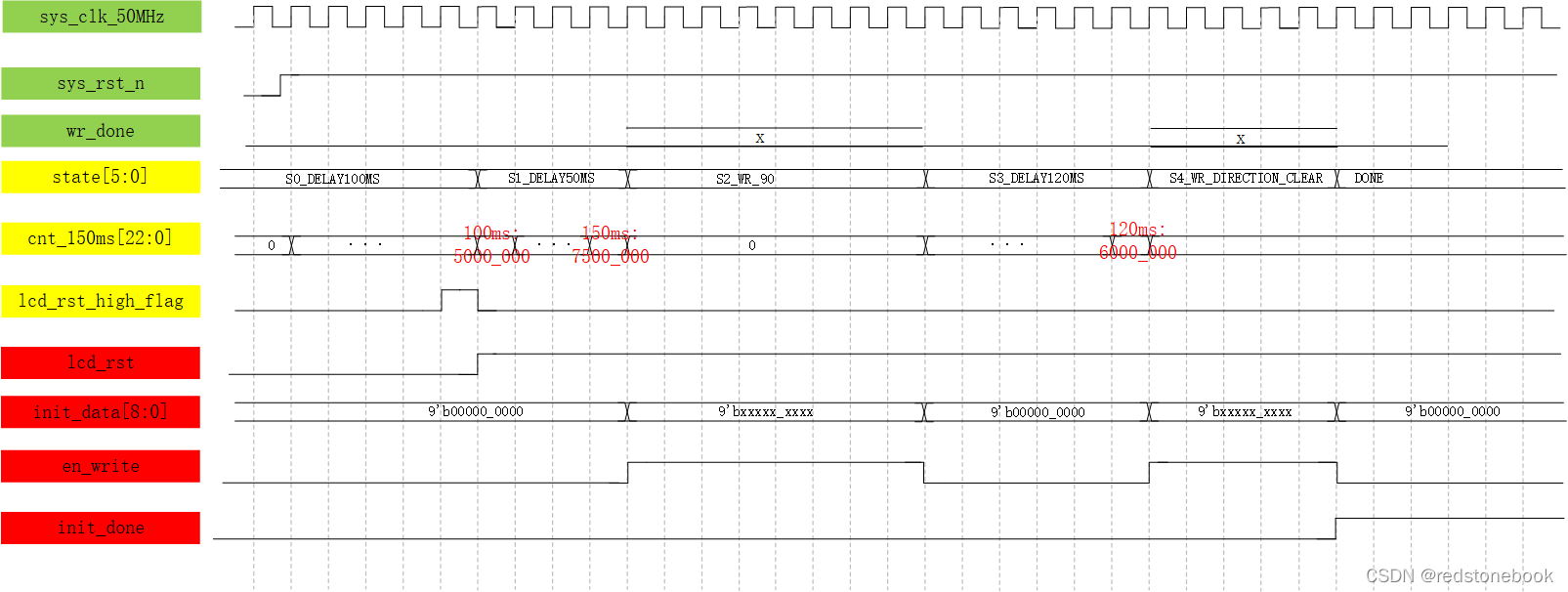

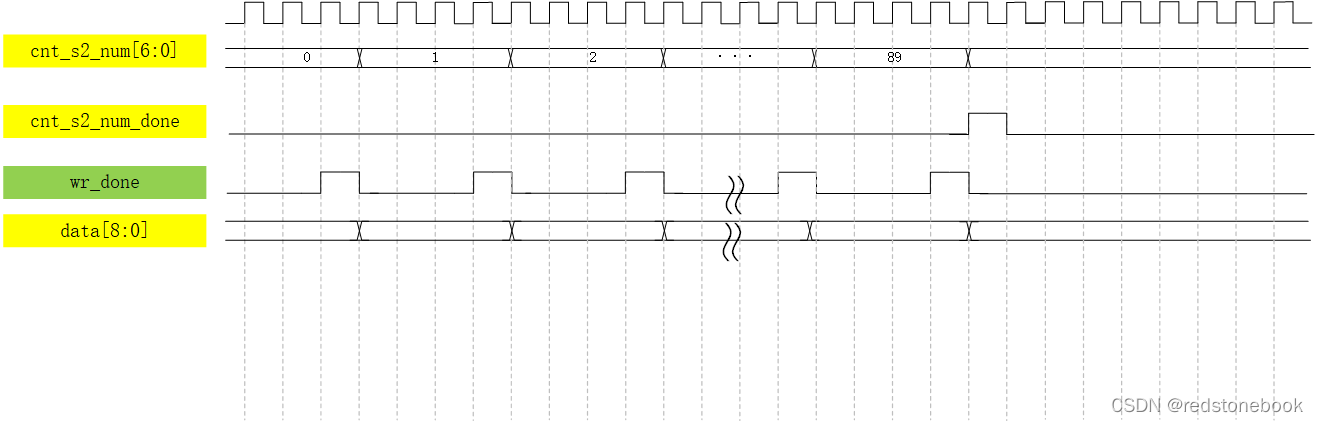

四、波形图绘制





 五、代码编写

module lcd_init
// #(//仿真时调用// parameter   TIME100MS    = 23'd100,  //23'd5000_000  // TIME150MS    = 23'd150,  //23'd7500_000  // TIME120MS    = 23'd120,  //23'd6000_000  // TIMES4MAX    = 18'd51 ,  //320*240*2+13（设置窗口大小）=153_613 // DATA_IDLE    = 9'b0_0000_0000
// )
#(//驱动lcd时调用parameter   TIME100MS    = 23'd5000_000,  //23'd5000_000  TIME150MS    = 23'd7500_000,  //23'd7500_000  TIME120MS    = 23'd6000_000,  //23'd6000_000  TIMES4MAX    = 18'd153_613 ,  //320*240*2+13（设置窗口大小）=153_613   DATA_IDLE    = 9'b0_0000_0000
)
(input   wire            sys_clk_50MHz ,input   wire            sys_rst_n     ,input   wire            wr_done       ,output  reg             lcd_rst       ,output  reg     [8:0]   init_data     ,output  wire            en_write      ,output  wire            init_done
);
//****************** Parameter and Internal Signal *******************//
//画笔颜色
parameter   WHITE   = 16'hFFFF,BLACK   = 16'h0000,	  BLUE    = 16'h001F,  BRED    = 16'hF81F,GRED 	= 16'hFFE0,GBLUE	= 16'h07FF,RED     = 16'hF800,MAGENTA = 16'hF81F,GREEN   = 16'h07E0,CYAN    = 16'h7FFF,YELLOW  = 16'hFFE0,BROWN 	= 16'hBC40, //棕色BRRED 	= 16'hFC07, //棕红色GRAY  	= 16'h8430; //灰色//-----------------------------------------------------------------
reg [5:0]   state;
parameter   S0_DELAY100MS         = 6'b000_001, S1_DELAY50MS          = 6'b000_010,S2_WR_90              = 6'b000_100,S3_DELAY120MS         = 6'b001_000,S4_WR_DIRECTION_CLEAR = 6'b010_000,DONE                  = 6'b100_000;reg [22:0]  cnt_150ms;
reg         lcd_rst_high_flag;
reg [6:0]   cnt_s2_num;
reg         cnt_s2_num_done;
reg [17:0]  cnt_s4_num;
reg         cnt_s4_num_done;   //-----------------------------------------------------------------
//状态跳转
always@(posedge sys_clk_50MHz or negedge sys_rst_n)if(!sys_rst_n)state <= S0_DELAY100MS;elsecase(state)S0_DELAY100MS:state <= (cnt_150ms == TIME100MS) ? S1_DELAY50MS : S0_DELAY100MS;S1_DELAY50MS:state <= (cnt_150ms == TIME150MS) ? S2_WR_90 : S1_DELAY50MS;S2_WR_90:state <= (cnt_s2_num_done) ? S3_DELAY120MS : S2_WR_90;S3_DELAY120MS:state <= (cnt_150ms == TIME120MS) ? S4_WR_DIRECTION_CLEAR : S3_DELAY120MS; S4_WR_DIRECTION_CLEAR:state <= (cnt_s4_num_done) ? DONE : S4_WR_DIRECTION_CLEAR;DONE:state <= DONE;default:state <= S0_DELAY100MS;endcase//cnt_150ms
always@(posedge sys_clk_50MHz or negedge sys_rst_n)if(!sys_rst_n)cnt_150ms <= 23'd0;else if(state == S0_DELAY100MS || state == S1_DELAY50MS || state == S3_DELAY120MS )cnt_150ms <= cnt_150ms + 1'b1;elsecnt_150ms <= 23'd0;//lcd_rst_high_flag
always@(posedge sys_clk_50MHz or negedge sys_rst_n)if(!sys_rst_n)lcd_rst_high_flag <= 1'b0;else if(state == S0_DELAY100MS && (cnt_150ms == TIME100MS - 1'b1))lcd_rst_high_flag <= 1'b1;elselcd_rst_high_flag <= 1'b0;//lcd_rst
always@(posedge sys_clk_50MHz or negedge sys_rst_n)if(!sys_rst_n)lcd_rst <= 1'b0;else if(lcd_rst_high_flag)lcd_rst <= 1'b1;elselcd_rst <= lcd_rst;
//-----------------------------------------------------------------
//cnt_s2_num决定要传的命令/数据
always@(posedge sys_clk_50MHz or negedge sys_rst_n)if(!sys_rst_n)cnt_s2_num <= 7'd0;else if(state != S2_WR_90)cnt_s2_num <= 7'd0;else if(wr_done && state == S2_WR_90)cnt_s2_num <= cnt_s2_num + 1'b1;elsecnt_s2_num <= cnt_s2_num;//cnt_s2_num_done == 1'b1则S2_WR_90完成
always@(posedge sys_clk_50MHz or negedge sys_rst_n)if(!sys_rst_n)cnt_s2_num_done <= 1'b0;else if(cnt_s2_num == 7'd89 && wr_done == 1'b1)cnt_s2_num_done <= 1'b1;elsecnt_s2_num_done <= 1'b0;//init_data[8:0]
always@(posedge sys_clk_50MHz or negedge sys_rst_n)if(!sys_rst_n)init_data <= DATA_IDLE;else if(state == S2_WR_90)//初始化命令/数据，直接借用厂家的case(cnt_s2_num)    //init_data[8] == 1'b1写数据； == 1'b0写命令7'd0 :  init_data <= 9'h0CF ; 7'd1 :  init_data <= 9'h100 ;                        7'd2 :  init_data <= 9'h1C9 ;                        7'd3 :  init_data <= 9'h130 ;                        7'd4 :  init_data <= 9'h0ED ;  7'd5 :  init_data <= 9'h164 ;                        7'd6 :  init_data <= 9'h103 ;                        7'd7 :  init_data <= 9'h112 ;                        7'd8 :  init_data <= 9'h181 ;                        7'd9 :  init_data <= 9'h0E8 ;  7'd10:  init_data <= 9'h185 ;                        7'd11:  init_data <= 9'h110 ;                        7'd12:  init_data <= 9'h17A ;                        7'd13:  init_data <= 9'h0CB ;  7'd14:  init_data <= 9'h139 ;                        7'd15:  init_data <= 9'h12C ;                        7'd16:  init_data <= 9'h100 ;                        7'd17:  init_data <= 9'h134 ;                        7'd18:  init_data <= 9'h102 ;                        7'd19:  init_data <= 9'h0F7 ;  7'd20:  init_data <= 9'h120 ;                        7'd21:  init_data <= 9'h0EA ;  7'd22:  init_data <= 9'h100 ;                        7'd23:  init_data <= 9'h100 ;                        7'd24:  init_data <= 9'h0C0 ;  7'd25:  init_data <= 9'h11B ;                        7'd26:  init_data <= 9'h0C1 ;  7'd27:  init_data <= 9'h100 ;                        7'd28:  init_data <= 9'h0C5 ;  7'd29:  init_data <= 9'h130 ;                        7'd30:  init_data <= 9'h130 ;                        7'd31:  init_data <= 9'h0C7 ;  7'd32:  init_data <= 9'h1B7 ;                        7'd33:  init_data <= 9'h036 ;  7'd34:  init_data <= 9'h108 ;                        7'd35:  init_data <= 9'h03A ;  7'd36:  init_data <= 9'h155 ;                        7'd37:  init_data <= 9'h0B1 ;  7'd38:  init_data <= 9'h100 ;                        7'd39:  init_data <= 9'h11A ;                        7'd40:  init_data <= 9'h0B6 ;  7'd41:  init_data <= 9'h10A ;                        7'd42:  init_data <= 9'h1A2 ;                        7'd43:  init_data <= 9'h0F2 ;  7'd44:  init_data <= 9'h100 ;                        7'd45:  init_data <= 9'h026 ;  7'd46:  init_data <= 9'h101 ;                        7'd47:  init_data <= 9'h0E0 ;  7'd48:  init_data <= 9'h10F ;                        7'd49:  init_data <= 9'h12A ;                        7'd50:  init_data <= 9'h128 ;                        7'd51:  init_data <= 9'h108 ;                        7'd52:  init_data <= 9'h10E ;                        7'd53:  init_data <= 9'h108 ;                        7'd54:  init_data <= 9'h154 ;                        7'd55:  init_data <= 9'h1A9 ;                        7'd56:  init_data <= 9'h143 ;                        7'd57:  init_data <= 9'h10A ;                        7'd58:  init_data <= 9'h10F ;                        7'd59:  init_data <= 9'h100 ;                        7'd60:  init_data <= 9'h100 ;                        7'd61:  init_data <= 9'h100 ;                        7'd62:  init_data <= 9'h100 ;                        7'd63:  init_data <= 9'h0E1 ;  7'd64:  init_data <= 9'h100 ;                        7'd65:  init_data <= 9'h115 ;                        7'd66:  init_data <= 9'h117 ;                        7'd67:  init_data <= 9'h107 ;                        7'd68:  init_data <= 9'h111 ;                        7'd69:  init_data <= 9'h106 ;                        7'd70:  init_data <= 9'h12B ;                        7'd71:  init_data <= 9'h156 ;                        7'd72:  init_data <= 9'h13C ;                        7'd73:  init_data <= 9'h105 ;                        7'd74:  init_data <= 9'h110 ;                        7'd75:  init_data <= 9'h10F ;                        7'd76:  init_data <= 9'h13F ;                        7'd77:  init_data <= 9'h13F ;                        7'd78:  init_data <= 9'h10F ;                        7'd79:  init_data <= 9'h02B ;  7'd80:  init_data <= 9'h100 ;                        7'd81:  init_data <= 9'h100 ;                        7'd82:  init_data <= 9'h101 ;                        7'd83:  init_data <= 9'h13f ;                        7'd84:  init_data <= 9'h02A ;  7'd85:  init_data <= 9'h100 ;                        7'd86:  init_data <= 9'h100 ;                        7'd87:  init_data <= 9'h100 ;                        7'd88:  init_data <= 9'h1ef ;                        7'd89:  init_data <= 9'h011 ;  default: init_data <= DATA_IDLE;endcaseelse if(state == S4_WR_DIRECTION_CLEAR)case(cnt_s4_num)'d0 :  init_data <= 9'h029;//设置LCD显示方向'd1 :  init_data <= 9'h036;'d2 :  init_data <= 9'h108;//LCD显示窗口设置'd3 :  init_data <= 9'h02a;'d4 :  init_data <= 9'h100;'d5 :  init_data <= 9'h100;'d6 :  init_data <= 9'h100;'d7 :  init_data <= 9'h1ef;'d8 :  init_data <= 9'h02b;'d9 :  init_data <= 9'h100;'d10:  init_data <= 9'h100;'d11:  init_data <= 9'h101;'d12:  init_data <= 9'h13f;'d13:  init_data <= 9'h02c;//填充对应点的颜色，可以换用比较明显的红色，便于观察现象default : //当cnt_s4_num大于14且为偶数时，传输颜色数据的高8位if(cnt_s4_num >= 'd14 && cnt_s4_num[0] == 0)init_data <= {1'b1,WHITE[15:8]};//当cnt_s4_num大于14且为奇数时，传输颜色数据的低8位else if(cnt_s4_num >= 'd14 && cnt_s4_num[0] == 1)init_data <= {1'b1,WHITE[7:0]};elseinit_data <= DATA_IDLE;endcaseelseinit_data <= DATA_IDLE;//cnt_s4_num决定要传的命令/数据
always@(posedge sys_clk_50MHz or negedge sys_rst_n)if(!sys_rst_n)cnt_s4_num <= 18'd0;else if(state != S4_WR_DIRECTION_CLEAR)cnt_s4_num <= 18'd0;else if(wr_done && state == S4_WR_DIRECTION_CLEAR)cnt_s4_num <= cnt_s4_num + 1'b1;else                   cnt_s4_num <= cnt_s4_num;//cnt_s4_num_done
always@(posedge sys_clk_50MHz or negedge sys_rst_n)if(!sys_rst_n)cnt_s4_num_done <= 1'b0;else if(cnt_s4_num == TIMES4MAX && wr_done == 1'b1)cnt_s4_num_done <= 1'b1;elsecnt_s4_num_done <= 1'b0;  assign en_write = (state == S2_WR_90 || state == S4_WR_DIRECTION_CLEAR) ? 1'b1 : 1'b0;      assign init_done = (state == DONE) ? 1'b1 : 1'b0;        endmodule

六、仿真代码

`timescale 1ns/1nsmodule tb_lcd_init();reg             sys_clk_50MHz;
reg             sys_rst_n    ;
reg             wr_done      ;wire            lcd_rst      ;
wire    [8:0]   init_data    ;
wire            en_write     ;
wire            init_done    ;reg     [1:0]   cnt1;initial
beginsys_clk_50MHz <= 1'b1;sys_rst_n     <= 1'b0;wr_done       <= 1'b0;#100sys_rst_n     <= 1'b1;
endalways #10 sys_clk_50MHz <= ~sys_clk_50MHz;always@(posedge sys_clk_50MHz or negedge sys_rst_n)if(!sys_rst_n)cnt1 <= 'd0;else if(en_write)cnt1 <= cnt1 + 1'b1;always@(posedge sys_clk_50MHz or negedge sys_rst_n)if(!sys_rst_n)wr_done <= 1'b0;else if(cnt1 == 'd3)wr_done <= 1'b1;elsewr_done <= 1'b0;lcd_init    lcd_init_inst
(.sys_clk_50MHz (sys_clk_50MHz),.sys_rst_n     (sys_rst_n    ),.wr_done       (wr_done      ),.lcd_rst       (lcd_rst      ),.init_data     (init_data    ),.en_write      (en_write     ),.init_done     (init_done    )
);endmodule

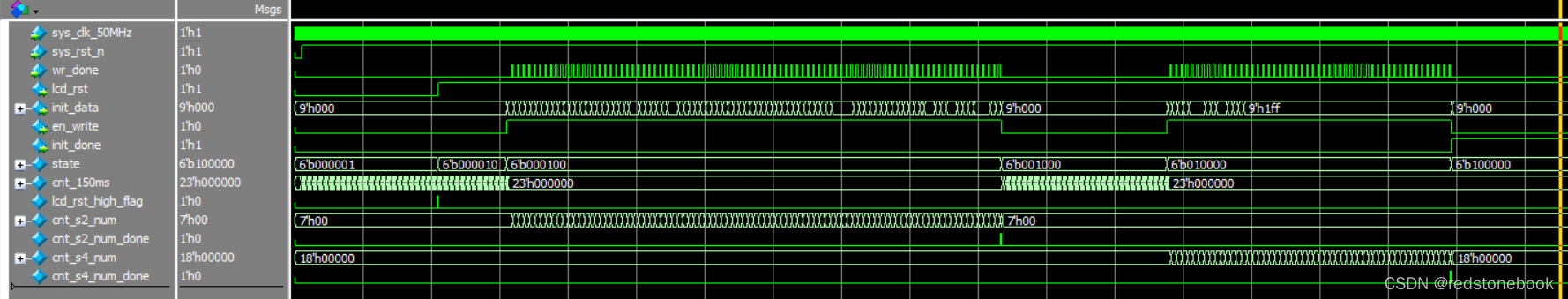

七、仿真波形图
